设备用途：

流量流阻试验机主要应用于测量水冷板、液冷板、散热器、冷却水管等零部件在额定流量下的压差测试，或者额定压差下的流量测试。由计算机控制试验过程和进行数据采集，设备技术集成度高、稳定性好、操作简单、可靠耐用。由计算机控制试验过程和进行数据采集，设备技术集成度高、稳定性好、操作简单、可靠耐用。广泛适用于新能源汽车及其零部件厂、储能电池、5G通信、第三方检测机构、科研院所等机构。

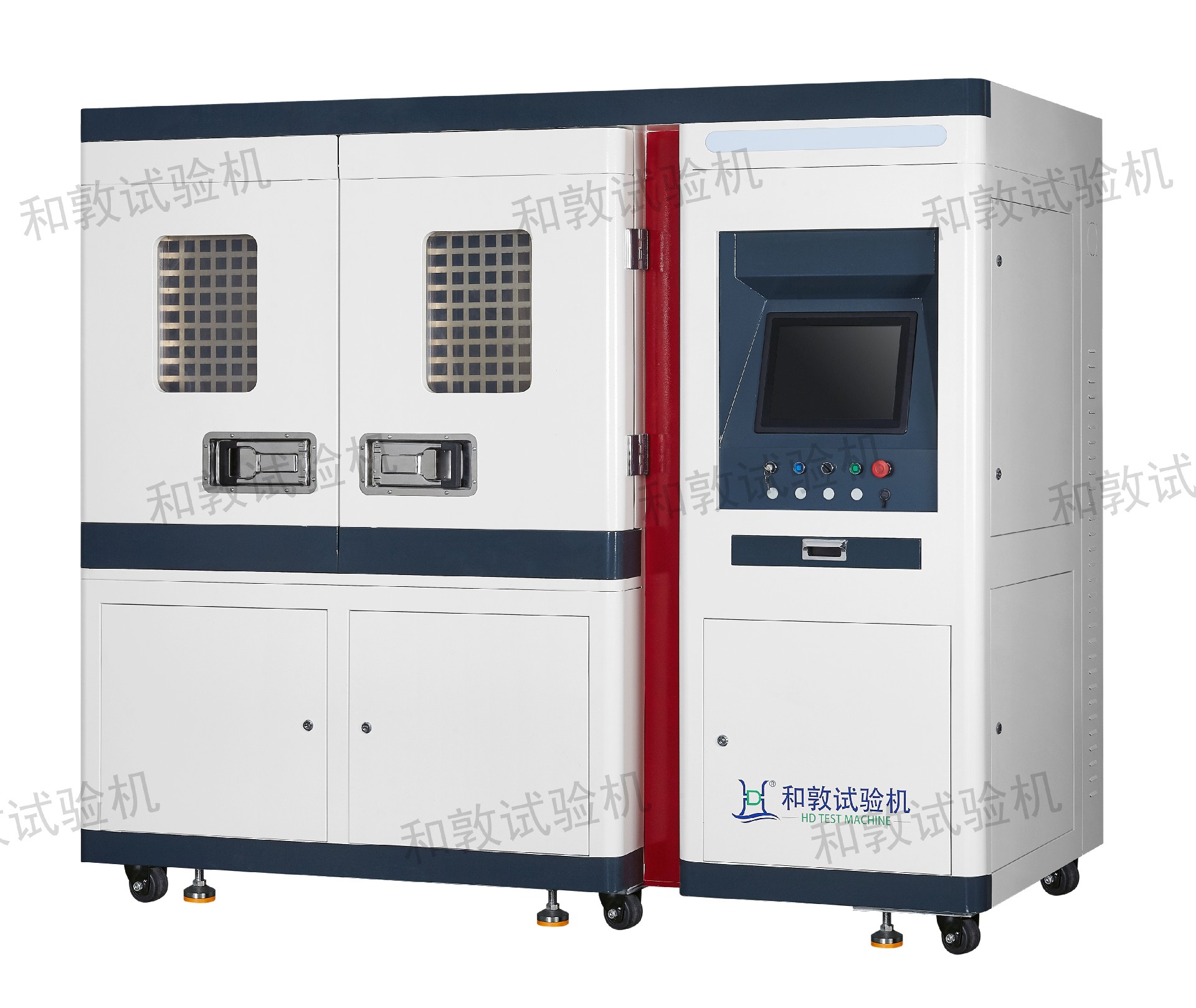

图1  水冷板流量流阻试验机外观图

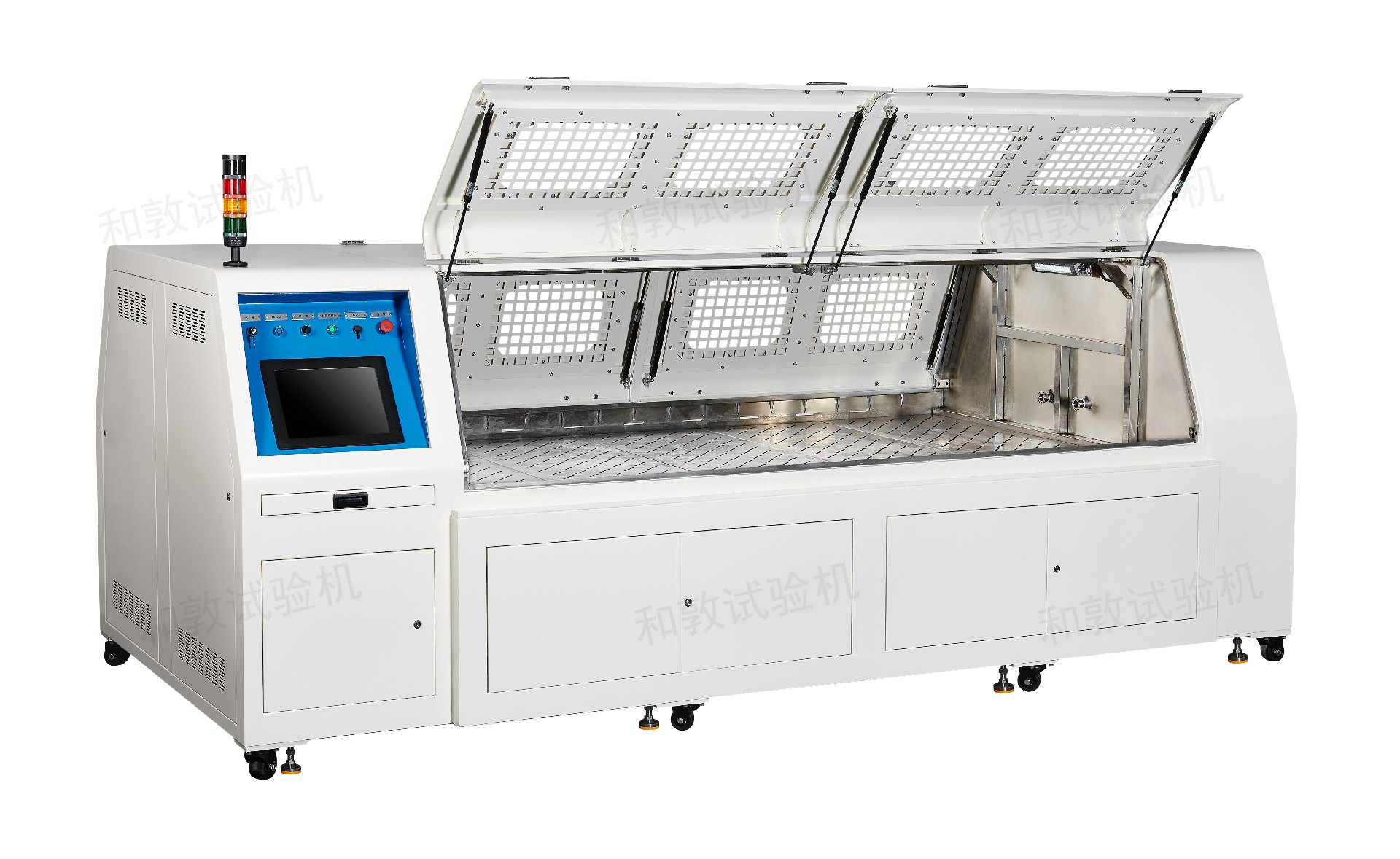

图2  冷却水管流量流阻试验机外观参考图

功能特点：

1、模拟试件在运行中的实际工况，可按标准要求对被测试件冷却水管和水冷板进行额定流量下的压差功能或者额定压差下的流量测试。

2、介质的温度控制采用间接式加热制冷方式，通过高低温温控装置经过板式换热器进行热交换，可以精准控制试验介质的温度，温度的均匀度和温度偏差均较好。

3、系统压力通过比例阀调节外部气体压力转换作用在储液罐内液面上实现，压力和流量相互独立调节，互不干扰。系统的压力、温度、流量或差压均可实时监控，系统流量可以通过变频泵和流量调节阀调控。

4、设备具有试验数据的自动采集、存储和处理功能，自动建立试验数据库，数据可随时查询和长期保存。试验过程通过界面设定，由程序控制，试验结束或异常时自动停机。

5、计算机监控系统由PC机与控制器上下两级控制系统组成，上位机通过通信协议向下位机发送指令，下位机根据接受到指令启动设备，使整套设备处于完全脱离于上位机控制的状态下独立运行，同时不断将获取的试验数据上传给上位机。这样整套设备可以处于长时间稳定状态下运行。

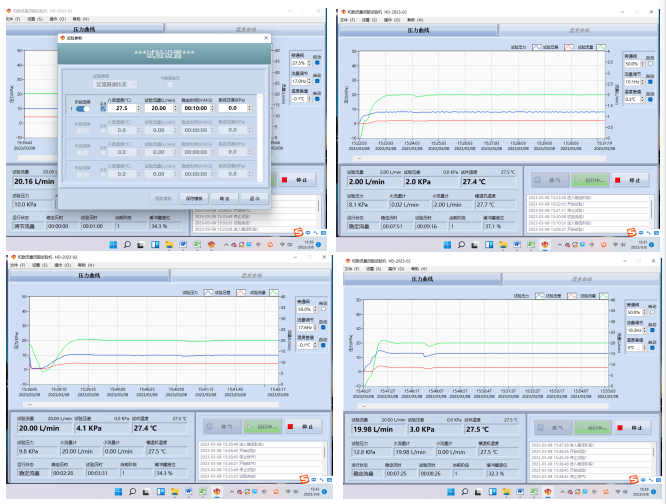

图3 流量流阻试验机软件界面

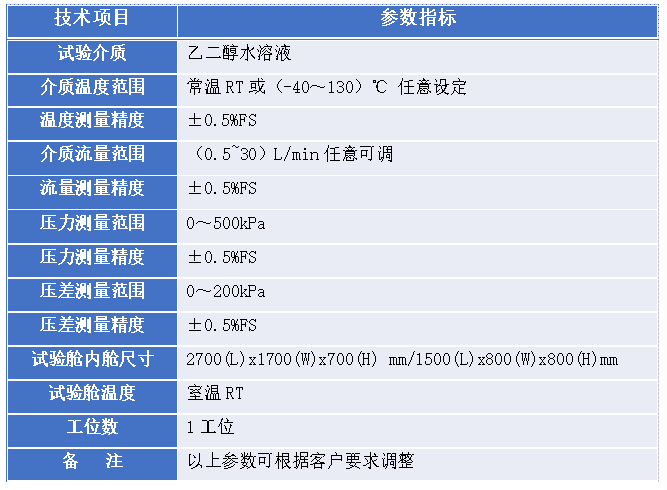

技术参数：

知识产权和专利证书:

图4 深圳和敦  流量流阻试验机控制软件著作权

流量流阻试验机运用案例：

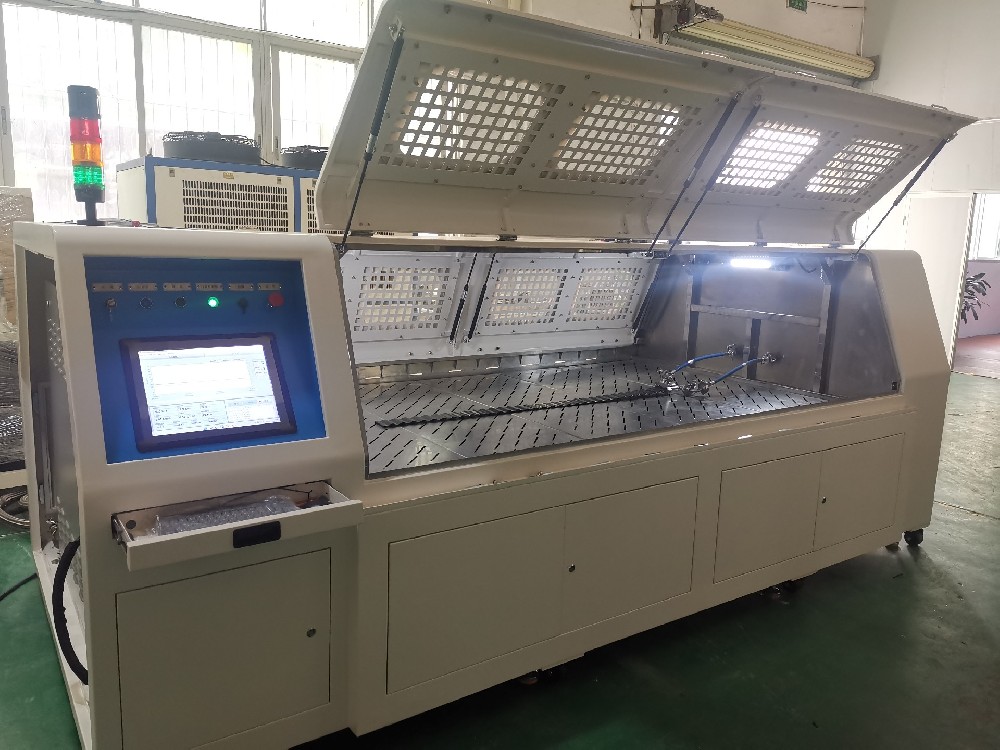

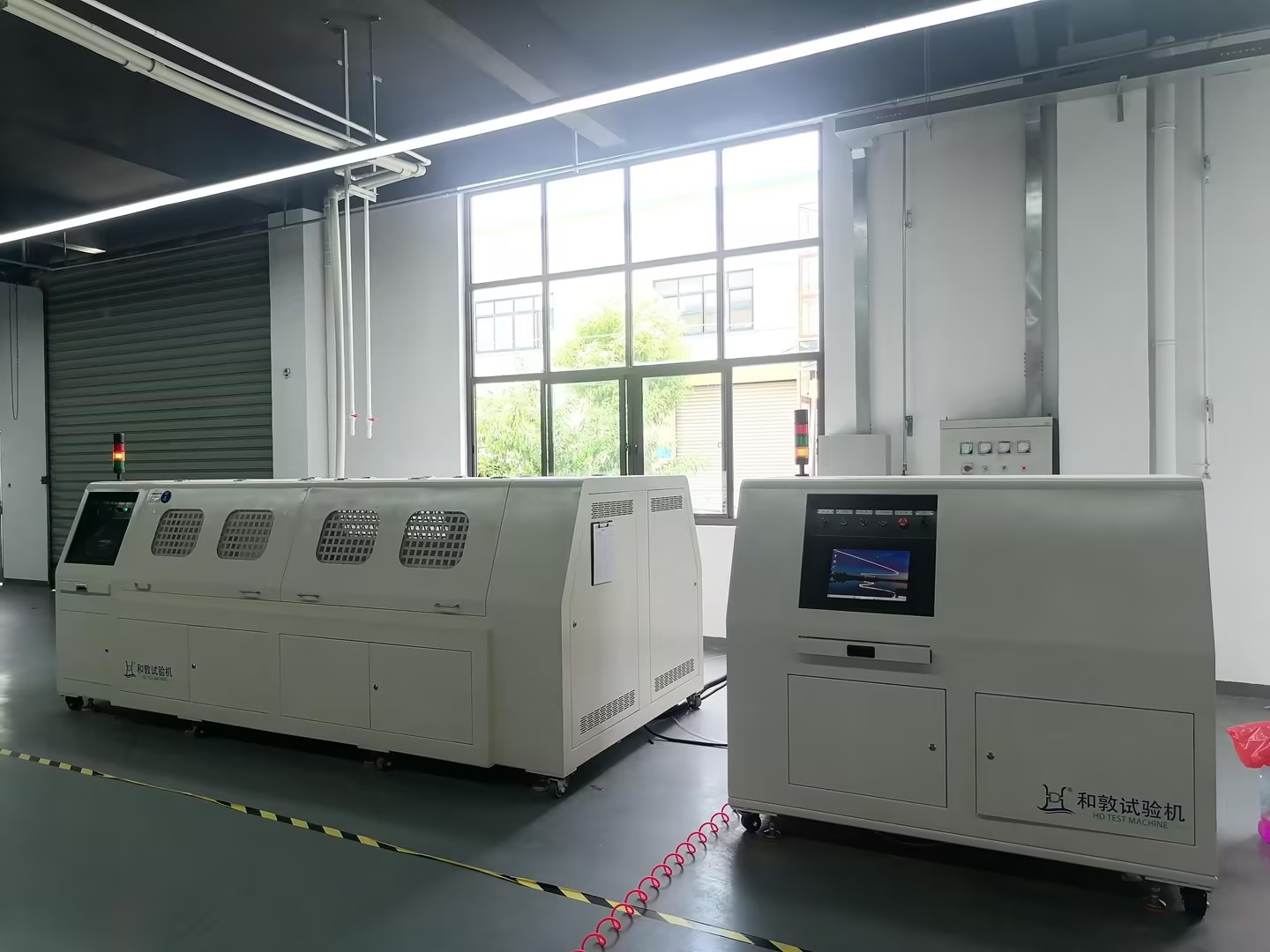

图5 流量流阻试验机客户现场运用场景
